LCD մոդուլի անսարքությունների լուծում. Ինչպես ախտորոշել և շտկել էկրանի ընդհանուր խնդիրները

Այս ձախողումները ունեն օրինաչափություններ, և դրանց մեծ մասը ախտորոշվում է 30 րոպեում կամ ավելի քիչ: Այս ուղեցույցը կառուցված է այն մասին, թե ինչպես է իրականում աշխատում անսարքությունների վերացումը՝ սկսած այն ամենից, ինչ դուք կարող եք տեսնել էկրանին, այնուհետև աշխատելով դեպի պատճառ: Անկախ նրանից, թե դուք պահպանում եքառևտրային LCD էկրաններմանրածախ առևտրում, հանրային կրպակներում վահանակներ գործարկեք կամ մշակման ընթացքում ներկառուցված սարքավորումները վրիպազերծեք, ախտորոշման գործընթացը նույնն է:

Արագ ախտանիշի տեղեկանք

Օգտագործեք այս աղյուսակը որպես ձեր առաջին զտիչ: Բազմաթիվ պատճառներ կարող են առաջացնել նույն ախտանիշը, այնպես որ վերաբերվեք դրան որպես մեկնարկային ուղղություն, այլ ոչ թե վերջնական պատասխան:

Ինչն է իրականում առաջացնում LCD մոդուլի խափանումները:

Հետին լույսի դեգրադացիա

Հետևի լույսը LCD մոդուլների մեկ-բաղադրիչի ամենատարածված խափանումն է: LED զանգվածները աստիճանաբար մթագնում են իրենց գործառնական ժամկետի ընթացքում - արտադրողները որակավորում են արտադրանքի դեմJEDEC կիսահաղորդիչների հուսալիության փորձարկման ստանդարտներ, և գնահատված ժամկետները զգալիորեն տարբերվում են սպառողական-որակի և արդյունաբերական-որակի վահանակների միջև: Միշտ դիմեք ձեր հատուկ մոդուլի տվյալների թերթիկին՝ ձեր գործառնական պայմաններում գնահատված ծառայության ժամկետի համար, այլ ոչ թե ընդհանուր արդյունաբերության ցուցանիշը:

Ցածր լուսավորությամբ էկրանը դեռ անցնում է էլեկտրական ստուգումներ: Վահանակն աշխատում է - այն պարզապես չի կարող ընթեռնելի պատկեր ստեղծել շրջակա միջավայրի նորմալ լույսի ներքո: Եթե ​​էկրանն ընդունելի տեսք ունի աղոտ սենյակում, բայց գրեթե անտեսանելի է դառնում գրասենյակի վառ լուսավորության կամ դրսում, ապա հետին լույսը առաջին բանը, որ պետք է փորձարկվի:

⚠️ Ընդհանուր սխալ.փոխհատուցելով հետին լույսի մթնեցումը` առավելագույնի հասցնելով պայծառությունը: Սա արագացնում է LED-ի մաշվածությունը և կրճատում է արդեն իսկ-դեգրադացնող բաղադրիչի մնացած օգտակար կյանքը: Ի սկզբանե ընտրելով համապատասխան պայծառությամբ ապարատ, որն ամբողջությամբ կխուսափի խնդրից - տես, թե ինչն է տարբերումկոմերցիոն-որակի LCD մոդուլներսպառողական-դասի այլընտրանքներից:

Միակցիչի և մալուխի հետ կապված խնդիրներ

Ժապավենի մալուխները, զեբրային միակցիչները և զոդման միացումները քայքայվում են թրթռումների, ջերմային ցիկլերի և կրկնվող ճկման հետևանքով: Խափանման ռեժիմը գրեթե միշտ ընդհատվում է. թարթում է որոշակի կողմնորոշումներով, թրթռման տակ ընկած էկրանի հատվածները կամ էկրան, որն աշխատում է գործարկման պահին, բայց ձախողվում է աշխատանքային ջերմաստիճանում: Յուրաքանչյուր միակցիչի վերակայումը նախքան մասեր պատվիրելը լուծում է դաշտային բողոքների զգալի մասը զրոյական գնով:

Բնապահպանական սթրես

Սառը դանդաղեցնում է հեղուկ բյուրեղների արձագանքը; ջերմությունը արագացնում է բևեռացնողի ծերացումը և սոսինձի շերտազատումը; խոնավությունը քայքայում է էլեկտրոդները ներսից՝ առաջացնելով ցուցադրման հատվածներ, որոնք աստիճանաբար վատանում են շաբաթների ընթացքում: Միշտ նշեք ամենավատ-պատյանները, ոչ թե միջինը: Պահանջկոտ միջավայրերում կիրառությունների համար,LCD էկրանի ինտեգրված լուծումներ՝ համապատասխան բնապահպանական գնահատականներովարժե գնահատել նախքան տեղակայումը, այլ ոչ թե դաշտային ձախողումից հետո:

⚠️ Ընդհանուր սխալ.էկրանի փորձարկումը լաբորատոր պայմաններում և ենթադրելով, որ այն նույնը կգործի դրսում, սառը պահեստում կամ խոնավության աղբյուրի մոտ - առանց ստուգելու, որ մոդուլի գնահատված IP դասը և ջերմաստիճանի տիրույթը իրականում համապատասխանում են տեղակայման միջավայրին:

Էլեկտրաէներգիայի մատակարարման հետ կապված խնդիրներ և վարորդների անսարքություններ

Լարման բարձրացումներն անմիջապես վնասում են վարորդի IC-ին: Մատակարարման ալիքային - AC աղմուկը DC երկաթուղու վրա - ավելի նուրբ, կուտակային վնաս է պատճառում. պատահական զրոյացումներ, պատկերի աղմուկ և LED-ի ծառայության կրճատում: Խորհրդակցեք ձեր մոդուլի տվյալների թերթիկին՝ դրա առավելագույն թույլատրելի ալիքային լարման համար. Չկա համընդհանուր շեմ, որը կկիրառվի վահանակների բոլոր տեսակների համար:

Ծրագրաշարի սխալները և արձանագրությունների անհամապատասխանությունները առանձին կատեգորիա են, որը համոզիչ կերպով ընդօրինակում է ապարատային ձախողումը: Սպիտակ էկրանը կամ խճճված ելքը տախտակի փոխանակումից կամ ծրագրաշարի թարմացումից հետո շատ հաճախ կազմաձևման սխալ է, այլ ոչ թե կոտրված վահանակ: Այս տարբերությունը կարևոր է, երբհամեմատելով LCD և LED բարերի էկրանի ձևաչափերը- տարբեր տեխնոլոգիաներ ունեն տարբեր պրոտոկոլային վարքագիծ և անսարքության ստորագրություններ:

Վեց-Ախտորոշման գործընթաց

Աշխատեք դրանց միջոցով հերթականությամբ: Դադարեցրեք, հենց որ հայտնաբերեք անսարքությունը - անհարկի փոխանակումներ վատնեք ժամանակ և ներմուծեք նոր փոփոխականներ:

Քայլ 1 - Տեսողական զննում նախքան միացնելը-:Փնտրեք ճաքեր, խտացում վահանակի հետևում, այրված հետքեր PCB-ի վրա և տեղահանված կամ թեքված ժապավենային մալուխներ: Եթե ​​ֆիզիկական վնաս եք գտնում, մի կիրառեք իշխանությունը: Կարճացված կապը կարող է առաջացնել կասկադային վնաս, որը շատ ավելի թանկ է, քան սկզբնական անսարքությունը:

Քայլ 2 - Ստուգեք մուտքային լարումը:Օգտագործեք մուլտիմետր մոդուլի էներգիայի մուտքագրման կապում: TFT վահանակների համար բնորոշ անվանական լարումները 3.3V, 5V կամ 12V են - ստուգեք ձեր տվյալների թերթիկը: Արտաքին բնութագրերի 5%-ից ավելի ընթերցումը պահանջում է հետաքննություն: Ընդհատվող անսարքությունների դեպքում ավելացրեք օսցիլոսկոպ՝ ստուգելու մատակարարման ալիքը՝ տվյալների թերթիկի թույլատրելի բնութագրերին համապատասխան:

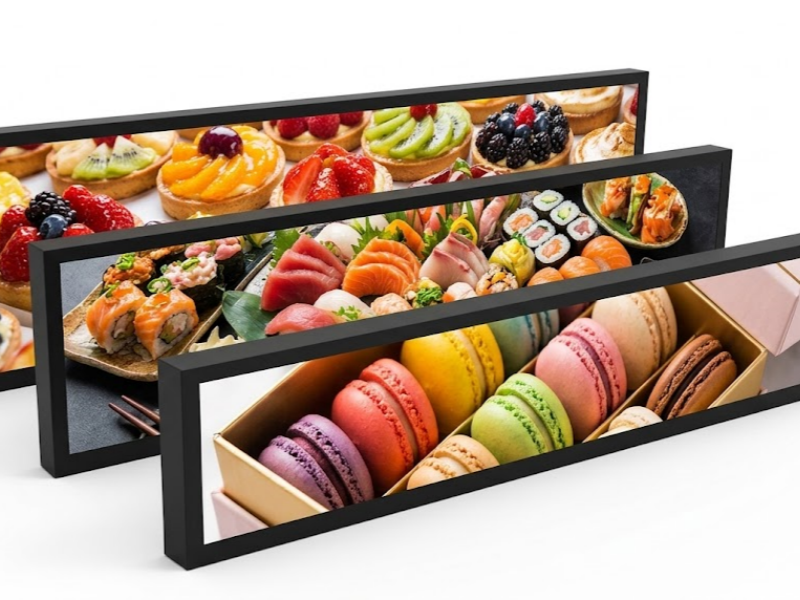

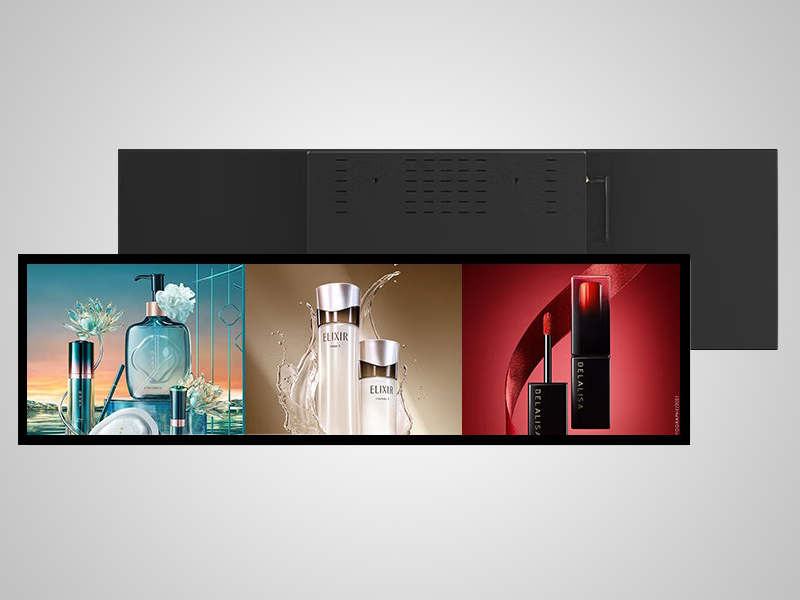

Քայլ 3 - Մեկուսացրեք հետին լույսը:Մութ սենյակում լապտերը փայլեցրեք վահանակի մակերեսին անկյան տակ: Եթե ​​դուք կարող եք պարզել թույլ պատկեր, ապա վահանակը գործում է, և միայն հետին լույսը ձախողվել է: Այս մեկ թեստը վերացնում է ախտորոշիչ ծառի կեսը 10 վայրկյանից փոքր - և նույնքան լավ է աշխատումբար-ձևաչափի LCD էկրաններինչպես ստանդարտ ուղղանկյուն վահանակների վրա:

Քայլ 4 - Փոխեք մալուխները և տախտակները մեթոդաբար:Բեռնել հայտնի-փորձարկման լավ օրինակ: Փոխարինեք ժապավենի մալուխը ստուգված աշխատանքային միավորով: Եթե ​​սխալը հետևում է մալուխին, ապա խնդիրը մալուխն է: Եթե ​​այն մնում է տախտակի հետ, ապա հաջորդը տախտակն է: Նախ փոխեք ամենաէժան, ամենահասանելի բաղադրիչը:

Քայլ 5 - Ստուգեք կապի արձանագրությունը:Սպիտակ էկրանը կամ տախտակի փոխանակումից հետո աղավաղված արդյունքը գրեթե միշտ կազմաձևման սխալ է: Ստուգեք բուդի արագությունը (UART), SPI ռեժիմը (CPOL/CPHA) կամ I2C հասցեն տվյալների աղյուսակում: Այս քայլը բռնում է սխալների անհամաչափ բաժինկրպակների ցուցադրման միջավայրերորտեղ մոդուլները փոխարինվում են դաշտում, հաճախ թերի փաստաթղթերից:

Քայլ 6 - Կրկնեք դաշտի պայմանները նստարանին:Ցուցադրումը, որն աշխատում է լաբորատորիայում, բայց չի գործում, գրեթե միշտ ունի ջերմային կամ թրթռումային արմատական ​​պատճառ: Միակցիչը, որը եզրային է 22 աստիճանով, կարող է ամբողջությամբ բացվել 55 աստիճանով: Կիրառեք վերահսկվող ջերմություն նստարանի փորձարկման ժամանակ - որոշակի ջերմաստիճանից բարձր երևացող անսարքությունը ուղղակիորեն նույնացնում է ջերմային ընդլայնումը որպես մեխանիզմ:

Վերանորոգե՞լ, թե՞ փոխարինել: Որոշումների շրջանակ

Վերանորոգումը իմաստ ունի, երբանսարքությունը տեղայնացված է մեկ փոխարինելի բաղադրիչի - մալուխի, հետին լույսի զանգվածի, որոնվածի թարմացման - մոդուլի մի մասն է, որտեղ փոխարինման աղբյուրը ենթադրում է զգալի խափանում կամ վերանախագծում, և վերանորոգման արժեքը ակնհայտորեն ավելի քիչ է, քան նոր միավորը:

Փոխարինումն ավելի իմաստալից է, երբմի քանի ախտանիշներ հայտնվում են միաժամանակ. Թույլ լուսավորությունը, միակցիչի մաշվածությունը և պատկերի հետ միասին հայտնվելը ծառայության ժամկետի ավարտի հուսալի ցուցիչ է, այլ ոչ թե մեկ շտկվող անսարքություն: Փոխարինումը նաև իմաստ ունի, երբ ընթացիկ մոդուլն առաջարկում է ավելի լավ բնութագրեր - ավելի բարձր պայծառություն, ավելի լայն աշխատանքային ջերմաստիճան, ավելի լավ պաշտպանություն ներթափանցումից -, ինչը կնվազեցնի սպասարկման հետագա բեռը:

Նախքան որևէ ուղի անցնելը, աշխատեք այս հինգ հարցերի շուրջ.

1. Սա ստորաբաժանման առաջին ձախողությո՞ւնն է, թե՞ նախկինում ձախողվել է:
2. Արդյո՞ք անսարքությունը սահմանափակվում է մեկ, փոխարինելի բաղադրիչով:
3. Արդյո՞ք վերանորոգման ընդհանուր արժեքը - մասեր, աշխատուժ և անգործության ժամանակ - փոխարինման արժեքից ակնհայտ ցածր է:
4. Արդյո՞ք վերանորոգված ագրեգատը իրատեսորեն կդիմանա համակարգի մնացած սպասարկման պահանջներին:
5. Արդյո՞ք ներկայիս փոխարինումը զգալիորեն ավելի լավ բնութագրեր է առաջարկում այս հավելվածի համար:

Եթե ​​երեք կամ ավելի պատասխաններ կողմ են փոխարինմանը, դա ընդհանուր առմամբ ավելի պարզ ճանապարհ է: Թերթիր ամբողջությամբարտադրանքի տեսականինկամխոսեք մասնագետի հետաղբյուրների մասին: Մանրածախ և ցուցանակային համատեքստերի համար,Պատվերով LCD կոնֆիգուրացիաներ մանրածախ ցուցանակների համարհաճախ ավելի լավ երկարաժամկետ-տնտեսություն է տալիս, քան ուղղակի-նման փոխանակումը-նման:

Կանխարգելիչ սպասարկում

• Բնապահպանական վերահսկողություն.Տեղադրեք մոդուլի գնահատված ջերմաստիճանի և խոնավության միջակայքում՝ օգտագործելով պլանավորման ամենավատ-դեպքերի պայմանները: Խոնավության բարձր-միջավայրերում, IP-ի հաստատված գնահատականներով կնքված պարիսպները պարտադիր են, այլ ոչ թե նախազգուշական միջոց:
• Էլեկտրաէներգիայի կառավարում.Օգտագործեք կարգավորվող պաշարներ՝ ապարատային ալիքներից պաշտպանությամբ: Խուսափեք հետևի լույսերի անընդհատ գործարկումից առավելագույն պայծառությամբ - պայծառության հարմարվողական կառավարումը նվազեցնում է LED մաշվածությունը՝ առանց տեսանելի ազդեցության օգտագործման օգտագործման վրա:
• Պլանավորված ստուգումներ.Ամեն ամիս - ստուգեք միակցիչի նստատեղը և փնտրեք կոնդենսատ: Եռամսյակային - գործարկեք դիագնոստիկ փորձարկման օրինաչափություն և ստուգեք մատակարարման լարումը բեռի տակ: Ամեն տարի - ստուգեք մատակարարման ալիքները և ստուգեք օպտիկական շերտերը շերտազատման կամ բևեռացման ծերացման համար:

Համարինքնասպասարկման տերմինալտեղակայումներ, որոնք շարունակաբար աշխատում են բարձր-երթևեկության միջավայրում, եռամսյակային ստուգումը ամենաբարձր-արժեքով մեկ սպասարկման գործողությունն է:Ձգված LCD էկրաններ, որոնք օգտագործվում են սուպերմարկետների միջավայրումդիմակայել խոնավության և մաքրող քիմիկատների հատուկ ազդեցությանը, որոնց պահպանման ստանդարտ գրաֆիկները կարող են ամբողջությամբ չանդրադառնալ:

Հաճախակի տրվող հարցեր

Իմ LCD էկրանը ցույց է տալիս սպիտակ էկրան - վահանակը կոտրվա՞ծ է:

Պարտադիր չէ: Սպիտակ էկրանն ավելի հաճախ կապի կամ սկզբնավորման ձախողում է, քան ֆիզիկական վնաս: Ստուգեք արձանագրության կազմաձևումը - բուդի արագությունը, SPI ռեժիմը կամ I2C հասցեն - մոդուլի տվյալների աղյուսակում: Սա հատկապես կարևոր է որոնվածը թարմացնելուց կամ տախտակի փոխանակումից հետո, որտեղ հնարավոր է, որ կարգավորումները ճիշտ չեն փոխանցվել:

Ինչպե՞ս կարող եմ իմանալ, թե արդյոք հետին լույսը կամ LCD վահանակը խափանվել է:

Փայլեցրեք լապտերը էկրանի մակերեսին անկյան տակ աղոտ սենյակում: Եթե ​​դուք տեսնում եք թույլ պատկեր, ապա վահանակը ճիշտ արդյունք է տալիս, և միայն հետին լույսն է ձախողվել: Լապտերի տակ ընդհանրապես պատկեր չունենալը նշանակում է, որ անսարքությունը վահանակի, վարորդի տախտակի կամ նրանց միջև ազդանշանի ուղու մեջ է:

Կարո՞ղ է թարթող էկրանը շտկվել առանց մոդուլը փոխարինելու:

Շատ դեպքերում՝ այո։ Թարթումն առավել հաճախ առաջանում է չամրացված ժապավենի մալուխի, եզրային զոդման միացման կամ մատակարարման ավելորդ ալիքների պատճառով: Միակցիչների վերակայումը և բեռի տակ մատակարարման լարման կայունությունը ստուգելը լուծում է թարթող բողոքների մեծ մասը՝ նախքան որևէ բաղադրիչի փոխարինման անհրաժեշտություն:

Արդյո՞ք անվտանգ է միացնել էկրանը, որը ենթարկվել է խոնավության:

Ոչ: Թույլ տվեք, որ մոդուլը լիովին չորանա ցածր-խոնավության միջավայրում, նախքան հոսանք միացնելը: Թաց էկրանին միացնելը վտանգում է էլեկտրոդի կոռոզիան և կարճ միացումները, որոնք կարող են ընդմիշտ վնասել վահանակը:

Ինչո՞ւ է իմ ցուցադրումն աշխատում պահեստայինների նստարանին, բայց ձախողվում է դաշտում:

Ընդհատվող դաշտը-միայն խափանումները գրեթե միշտ պայմանավորված են ջերմային ընդլայնմամբ աշխատանքային ջերմաստիճանում, թրթռումներով-առաջացած միակցիչի ընդհատումներով կամ գործարկման ընթացքում խտացումով: Վերարտադրեք իրական տեղակայման միջավայրը - ջերմաստիճանը, թրթռումը, խոնավությունը - նստարանի փորձարկման ժամանակ: Սարքավորումների ընտրության վերաբերյալ ուղեցույցի համար, որն ավելի հետևողականորեն կբավարարի պահանջկոտ պայմանները,բարձր արդյունավետությամբ LCD էկրանի ընտրանքների այս ակնարկըընդգրկում է բնութագրերի տարբերությունները, որոնք ամենակարևորն են:

Եզրակացություն

LCD մոդուլի խափանումները ընթեռնելի են, երբ իմանաք, թե ինչ փնտրել: Մուգ վահանակը, թարթող էկրանը, աղավաղված ելքը - յուրաքանչյուրը քարտեզագրվում է հավանական պատճառների կառավարելի ցանկով, և կառուցվածքային ախտորոշման գործընթացն ավելի արագ է գտնում իրական անսարքությունը, քան բաղադրիչները պատահականորեն փոխարինելը: Նույն գործընթացը նաև ձեզ հստակ ասում է, թե երբ է վերանորոգումն անցել, և փոխարինումը ճիշտ պատասխանն է:
